鈦材料鑄造（英文：cast of titanium material），是在真空或保護(hù)氣體條件下，將鈦材料進(jìn)行熔煉、澆注成鑄件的過(guò)程。
鈦材料鑄造，是鈦材料制備工藝之一。
鈦材料鑄件，主要應(yīng)用于航空航天工業(yè)。重要的使用零件有：發(fā)動(dòng)機(jī)壓氣機(jī)匣，中間機(jī)匣，葉片，空心導(dǎo)向器，內(nèi)環(huán)，增壓
器葉輪，軸承殼體及支座，飛機(jī)用支架，傘倉(cāng)，耳片，短梁，襟翼滑軌，剎車殼體；導(dǎo)彈用控制艙，尾翼，火箭后封頭，公

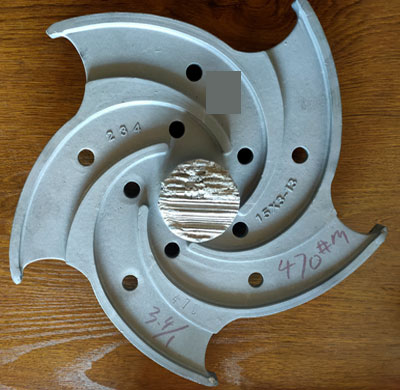

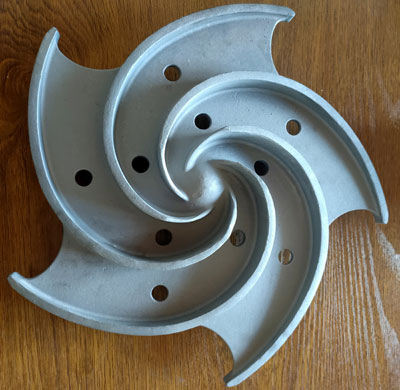

用底等；人造衛(wèi)星用支座，掃描器框架，鏡筒等。在民用工業(yè)上廣泛用于制造耐蝕泵體，閥門，葉輪；船舶用螺旋推進(jìn)器；
精密機(jī)械的殼體，支架，筒體；醫(yī)療用人工關(guān)節(jié)，假肢元件；運(yùn)動(dòng)器械的高爾夫球頭，馬具，自行車零件等。
鈦合金鑄件的處理工藝
鈦鑄件中存在孔洞，嚴(yán)重影響鑄件的強(qiáng)度塑性和疲勞強(qiáng)度。另一方面，鈦鑄件的顯微組織祖大。因?yàn)殁佽T件是以高溫下冷卻下來(lái)的，尤其是兩相α+β合金
澆注的鈦鑄件，晶粒極大，嚴(yán)重影響鈦鑄件的性能。為改善和提高鈦鑄件的性能確保鈦鑄件使用的可靠性，可采用下列各種處理工藝：
1、熱等靜壓處理
熱等靜壓處理就是在一定的高溫高壓下，使鑄件內(nèi)部的缺陷擴(kuò)散焊合，使鈦鑄件中的粗大組織得到改善，提高鈦鑄件的塑性和疲勞強(qiáng)度。熱等靜壓前后
的ZT4鈦合金精鑄件的顯微組織。鈦合金精鑄件熱等靜壓處理前后的機(jī)械性能比較。由于這樣，近年來(lái)，國(guó)外已把熱等靜壓處理技術(shù)作為生產(chǎn)宇航用優(yōu)
質(zhì)鈦合金鑄件的必需工序。隨著熱等靜壓處理在鈦合金鑄件上的廣泛應(yīng)用，必將進(jìn)一步擴(kuò)大鈦合金精鑄件在宇航中的應(yīng)用范圍。
2、熱處理
通過(guò)熱處理改變合金內(nèi)部的顯微組織近年來(lái)已開始注意。雖然對(duì)于兩相鈦合金鑄件的顯微組織在α+β溫度范圍內(nèi)是十分穩(wěn)定的，但只要加熱的溫度接近，
或超過(guò)β轉(zhuǎn)變溫度時(shí)，就可通過(guò)β固溶處理，隨后采取中速或快速冷卻，或循環(huán)熱處理，從而得到低比例的α相，很細(xì)小的片狀α以及片狀α集群，甚至得
到編籃狀組織，從而大大改善鈦合金鑄件的高頻疲勞性能。
3、熱化學(xué)處理
這是近年來(lái)發(fā)展起來(lái)的一項(xiàng)新工藝，它的基本原理是先使3%左右的氫溶解在鈦合金鑄件里，與鈦形成一種低共溶合金，然后對(duì)鈦合金鑄件進(jìn)行各種熱處理和服氫作用，從而得到種很細(xì)小的與鑄態(tài)組織完全不同的顯微組織。由于鈦棒鈦合金鑄件內(nèi)部組織的改善，使它的室溫抗拉強(qiáng)度棚塑性達(dá)到能與變形合金相媲美的程度。因此，它是一項(xiàng)對(duì)鑄鈦有極大開拓意義的新工藝。
完全可以堅(jiān)信，隨著上述一系列研究工作的深入發(fā)展，鈦合金精鑄技術(shù)目前存在的各方面?zhèn)�理想問(wèn)題，將會(huì)得到解決，生產(chǎn)量將會(huì)迅速增長(zhǎng)，鈦合金精鑄件的使用范圍將遍及工業(yè)各個(gè)部門，尤共是民用工業(yè)方面。
鈦材料鑄造（英文：cast of titanium material），是在真空或保護(hù)氣體條件下，將鈦材料進(jìn)行熔煉、澆注成鑄件的過(guò)程。
鈦材料鑄造，是鈦材料制備工藝之一。
鈦材料鑄件，主要應(yīng)用于航空航天工業(yè)。重要的使用零件有：發(fā)動(dòng)機(jī)壓氣機(jī)匣，中間機(jī)匣，葉片，空心導(dǎo)向器，內(nèi)環(huán)，增壓
器葉輪，軸承殼體及支座，飛機(jī)用支架，傘倉(cāng)，耳片，短梁，襟翼滑軌，剎車殼體；導(dǎo)彈用控制艙，尾翼，火箭后封頭，公
用底等；人造衛(wèi)星用支座，掃描器框架，鏡筒等。在民用工業(yè)上廣泛用于制造耐蝕泵體，閥門，葉輪；船舶用螺旋推進(jìn)器；
精密機(jī)械的殼體，支架，筒體；醫(yī)療用人工關(guān)節(jié)，假肢元件；運(yùn)動(dòng)器械的高爾夫球頭，馬具，自行車零件等。
